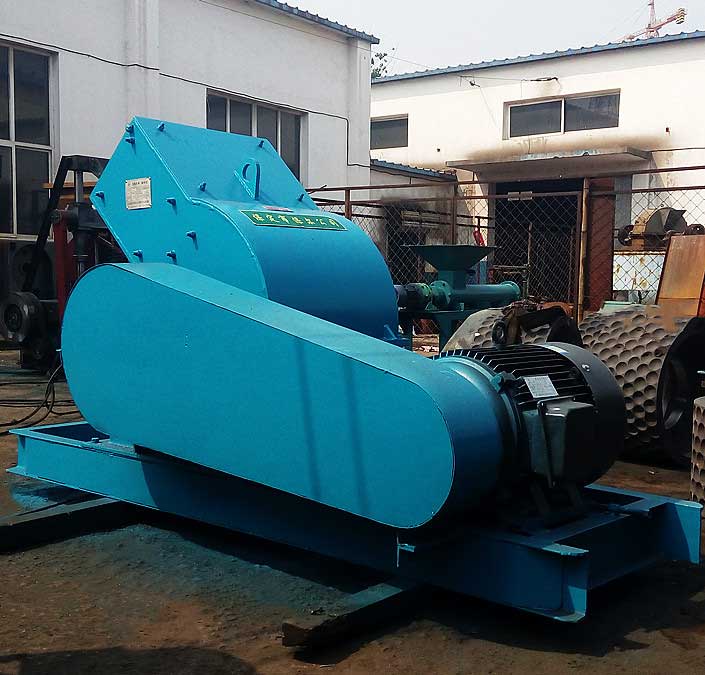

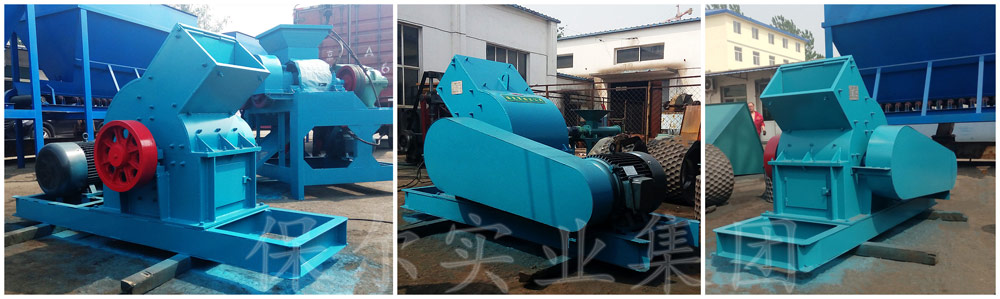

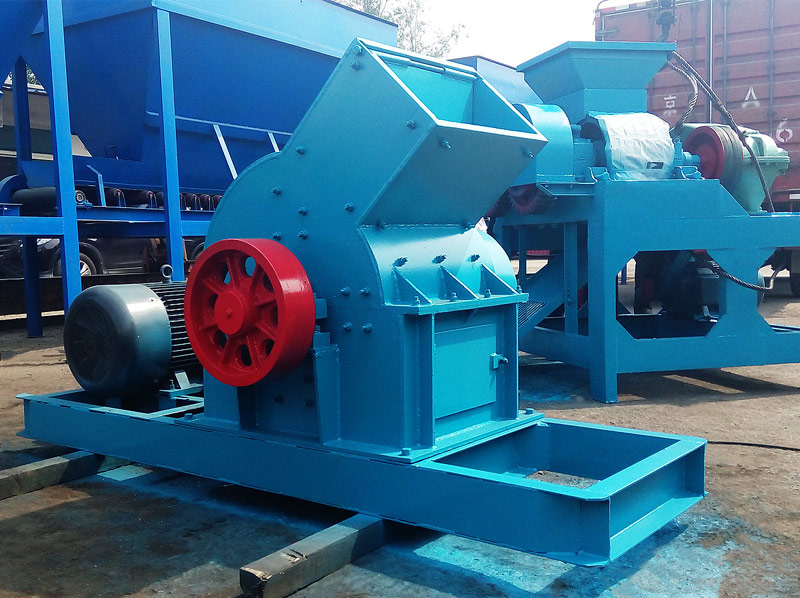

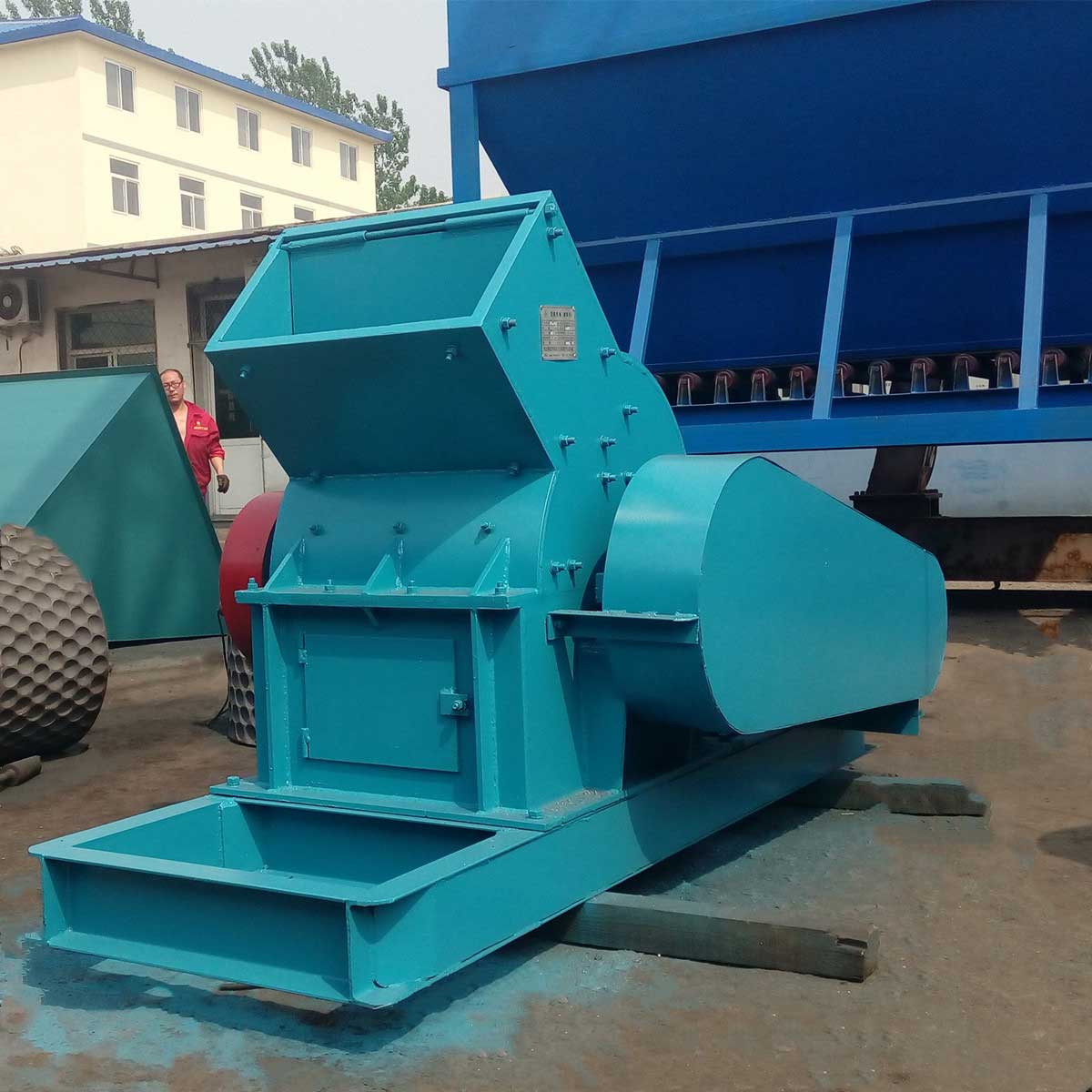

環錘粉碎機簡介
環錘粉碎機是一種帶有環錘的沖擊轉子式粉碎機，物料進入粉碎機后，首先受到隨轉子高速旋轉的環錘沖擊作用而粉碎，被粉碎的物料同時從環錘外獲得動能，高速度沖向粉碎板。收到第二次粉碎，然后落到篩板上，受到環錘的剪切、擠壓、研磨以及物料之間的相互作用進一步粉碎，并透過篩孔排出。
環錘粉碎機工作原理
環錘粉碎機的主要工作部件為帶錘頭的轉子。轉子由主軸、圓盤、銷軸和錘頭組成。電動機帶動轉子粉碎腔內高速旋轉，物料自上部給料口給入機內，受高速運動的錘頭的打擊、沖擊、剪切、研磨作用而粉碎。在轉子下部，設有篩板，粉碎物料中小于篩孔尺寸的粒度通過篩板排出，大于篩孔尺寸的粗粒阻留在篩板上繼續受到錘子的打擊和研磨，通過篩板排出機外。
環錘粉碎機性能特點
該環錘粉碎機具有結構簡單、操作維修方便、調節篩板部位直接有拉絲調整裝置控制，環錘粉碎機經過高速轉動的錘體與物料碰撞破碎物料，它具有結構簡單、粉碎比大、生產效率高等特點，可作干、濕兩種形式粉碎，環錘式粉碎機適用于礦山、水泥、煤炭、冶金、建材、公路、化工等部門對中等硬度及脆性物料粉碎，攪拌站使用的骨料用該粉碎機機效果，環錘式粉碎機可根據用戶要求調整篦條間隙，改變出料粒度，以滿足不同用戶的不同需求。
| 型號 | 外形尺寸 | 進料粒度 | 出料粒度mm | 產量(T/h) | 轉子速度(r/min) | 功率 | 整機重量(T) |
| FH400×200 | 810×890×560 | ≤30-100 | ≤0.5-20 | 8-12 | 960 | 5.5 | 0.8 |
| FH400×400 | 990×890×570 | ≤30-100 | ≤0.5-20 | 16-25 | 970 | 11 | 1.05 |
| FH600×400 | 1050×890×570 | ≤50-100 | ≤0.5-20 | 22-23 | 970 | 15 | 1.43 |
| FH600×600 | 1050×1270×800 | ≤50-100 | ≤0.5-20 | 30-60 | 980 | 30 | 1.77 |
| FH800×800 | 1350×1270×1080 | ≤50-100 | ≤0.5-20 | 70-105 | 940 | 55 | 3.6 |
| FH1000×1000 | 2100×2000×1340 | ≤50-200 | ≤0.5-20 | 160-200 | 940 | 90 | 6.1 |
| FH1000×1600 | 2700×2000×1350 | ≤50-200 | ≤0.5-20 | 300-350 | 940 | 160 | 9.2 |
| FH1200×1600 | 4965×2500×1600 | ≤50-200 | ≤0.5-20 | 620-800 | 940 | 250 | 15.0 |
| FH1600×1600 | 5365×2500×1680 | ≤50-200 | ≤0.5-20 | 700-900 | 940 | 355 | 19.3 |
