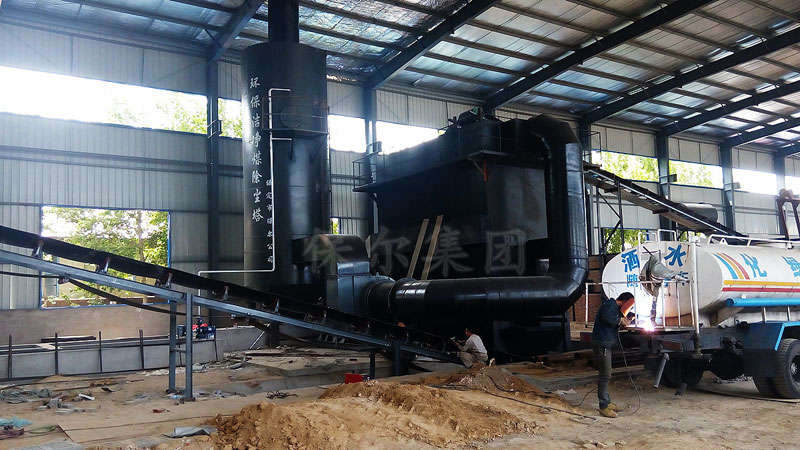

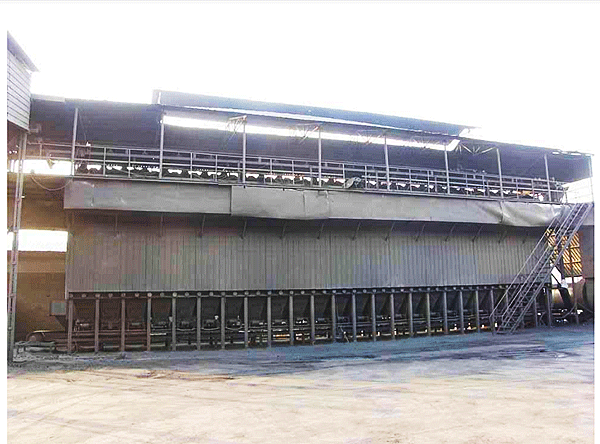

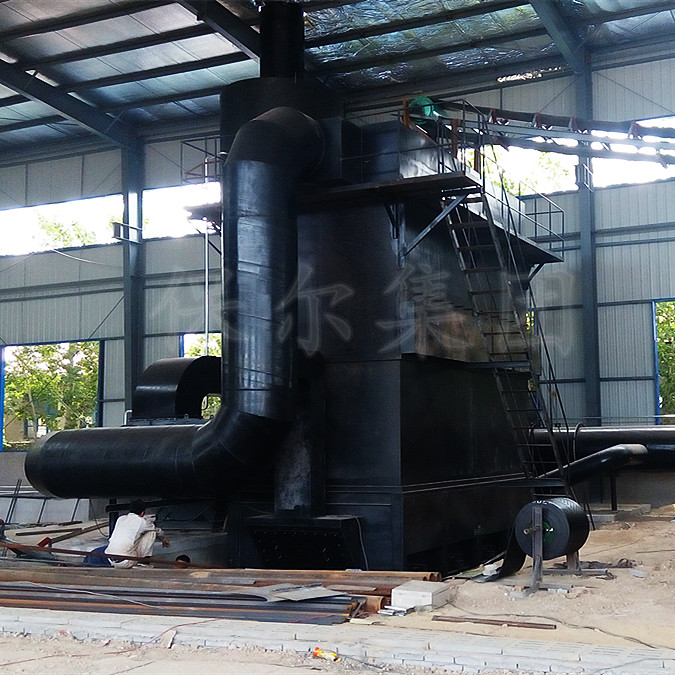

方箱立式烘干機（方箱塔式烘干機）是保爾公司經過實踐出的節能烘干產品。本方箱立式烘干機結構新穎、熱利用率高、干燥效果好、性能優越。方箱立式烘干機與現今通用的返排式干燥爐相比，投資額降低1/2；占地面積是其1/5-1/3；能耗及運行費用大幅降低。方箱立式烘干機是針對型煤和礦粉壓球團的脫水而設計。其關鍵技術是使物料能在方箱立式烘干機內盡可能分散，以提高熱煙氣與物料接觸面積，同時控制物料在烘干機各區域流速和停留時間，使熱煙氣與物料充分對流、輻射、傳導換熱。
方箱立式烘干機使用特點
方箱立式烘干機匹配性好，易于在生產線中與其它設備連接和實現自動化。設備操作方便，維護簡單。烘干機本體無機械運動部件，日常無需維護。連續運行、效率高、產量大。給大型化肥廠使用，干燥煤棒，取得了良好的效果；入造氣爐煤棒，水分降至3%左右，產氣量明顯提高；大量節約了人力，減輕了勞動強度；節約了場地，擴大了產量。本產品采用的動態方箱立式烘干技術能使物料在烘干機內盡可能分散，以提高熱煙氣與物料接觸面積，使熱煙氣與物料充分對流、輻射、傳導換熱。
方箱立式烘干機工作原理
成型后的水球由皮帶機輸送到爐頂，由布料小車均勻分布到爐頂全截面。型煤在其運行軌道上一邊靠重量緩緩下移，一邊與強風進行熱交換。型煤蒸發出來的水分又由強風隨機帶走，型煤經兩個小時左右的蒸發過程達到充分干燥。
| 型號 | XY-3000*3000*8100 | XY-6000*3000*8100 | XY-9000*3000*8100 | XY-12000*3000*8100 | XY-24000*3000*8100 | XY-36000*3000*8100 | XY-48000*3000*8100 |
| 生產能力(T/h) | 5 | 10 | 15 | 20 | 40 | 60 | 80 |
| 干燥前水份 | 9%≤水分≤13%，濕球強度≥5Kg，濕球溫度≥5℃ | ||||||
| 干燥后水份 | ≤3% | ||||||
| 干燥溫度（℃） | 70-90 | 70-90 | 70-90 | 70-90 | 70-90 | 70-90 | 70-90 |
| 布風板形成 | 多倉干燥分布結構 | ||||||
| 容積（T） | 40-50 | 80-100 | 120-150 | 160-200 | 320-400 | 480-600 | 640-800 |
| 出料方式 | 分倉出料。單倉可控，手/自動控制出料 | ||||||
| 排灰方式 | 不停車自行排灰 | ||||||
| 振動電機（kw） | 0.25KW*4臺 | 0.25KW*8臺 | 0.25KW*12臺 | 0.25KW*16臺 | 0.25KW*32臺 | 0.25KW*48臺 | 0.25KW*64臺 |
|
供風風量 （m³/h） |
23003～44128 | 41999～80570 | 76040～104600 | 85571～164150 | 177000～332000 | 289000～540000 | 435000～810000 |
|
供風風壓 （Pa） |
2668～1775 | 2474～1646 | 1961～2829 | 2293～1526 | 2471～1746 | 2511～1775 | 5423～3825 |
| 風機功率 | 37 | 75 | 110 | 132 | 280 | 630 | 1250/630 |
|
外形尺寸 (長*寬*高) (m) |
3×3×8.1 | 6×3×8.1 | 9×3×8.1 | 12×3×8.1 | 24×3×8.1 | 36×3×8.1 | 48×3×8.1 |
| 整機重量(T) | 25 | 45 | 70 | 90 | 180 | 270 | 360 |
