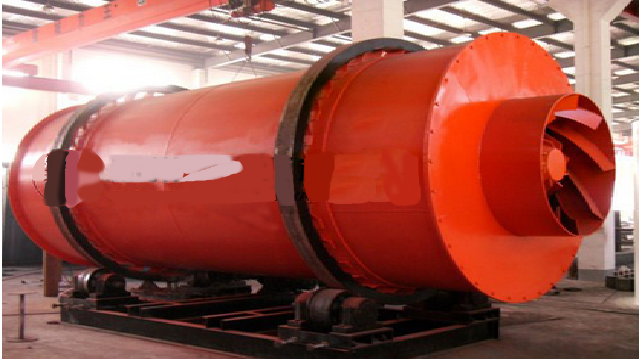

一、三筒烘干機設備簡介
三筒烘干機設備是在單筒回轉式烘干機基礎上改進的高效節能產品。經多家企業、多個行業的應用，取得了良好的效果?；剞D(zhuǎn)式三筒烘干機改進了單筒烘干機內部結構，增加了機前濕料的預烘干和延長濕料在機內烘干時間，再加上密封、保濕以及合理的配套措施，使三回程烘干機生產能力與原單筒式烘干機相比提高50-80％，單位容積蒸發強度可達120-180kg/m³，標準煤耗僅為6-8kg/t。其技術先進、運行參數合理，操作簡單可行。保爾三筒烘干機設備可廣泛應用于各個行業的礦渣、粘土、煤、鐵粉、礦粉及其他混合材料、建筑業的干混砂漿、黃沙等以及化工、鑄造等行業原材料烘干。
二、三筒烘干機工作原理
物料由供料裝置進入三筒烘干機回轉滾筒的內層，實現順流烘干，物料在內層的抄板下不斷抄起、散落呈螺旋形，實現熱交換，物料移動至內層的另一端進入中層，進行逆流烘干，物料在中層不斷地被反復揚進，呈進兩步退一步的行
進方式，物料在中層既充分吸收內層滾筒散發的熱量，又吸收中層滾筒的熱量，同時又延長了干燥時間，物料在此達到干燥狀態。物料行至中層另一端而落入外層，物料在外層滾筒內呈矩形多回路方式行進，達到干燥效果的物料在熱風的作用下快速排出三筒烘干機設備滾筒，沒有達到干燥效果的濕物料因自重而不能快速排出，物料在此矩形抄板內進行充分干燥，由此完成干燥目的。
三、三筒烘干機設備性能特點
1、三筒烘干機所需投資是國外進口產品的1/6。
2、三筒烘干機物料最終水分確保0.5％以下，是干混砂漿及礦渣粉生產線產品。
3、筒體自我保溫熱效率高達70％以上（傳統單筒烘干機熱效率僅為35％），熱效率提高35％。
4、三筒烘干機燃料可適應煤、油、氣，能烘20mm以下的塊料、粒料和粉狀物料。
5、三筒烘干機比單筒烘干機減少占地50％左右，土建投資降低50％左右，電耗降低60％。
6、可根據用戶要求輕松調控所要的最終水分指標。
7、三筒烘干機出氣溫度低，除塵設備使用時間長。
8、三筒烘干機無需大小齒輪傳動，采用托輪傳動。
產品型號：Ø2100×4500—Ø4200×8500
生產能力：10-100T/h
適用物料：黃沙、粉煤灰、礦渣、石灰石、石英石、 粘土、鐵粉、煤泥各種金屬精礦等。
| 型號規格 | Ø2100×4500 | Ø2500×6400 | Ø3200×7000 | Ø3600×8000 | Ø4200×8500 |
| 外筒直徑 | 2100 | 2500 | 3200 | 3600 | 4200 |
| 外筒長度 | 4500 | 6400 | 7000 | 8000 | 8500 |
| 筒體容積(m³) | 18.84 | 31.89 | 56.26 | 64.30 | 75 |
| 筒體轉速 | 4-6.5 | 4-6.5 | 4-6.5 | 4-6.5 | 6-8 |
| 礦渣初水分(％） | 15-18 | 15-18 | 15-18 | 15-18 | 15-18 |
| 礦渣終水分(％) | 1 | 1 | 1 | 1 | 1 |
| 黃砂初水分(％) | 8-10 | 8-10 | 8-10 | 8-10 | 8-10 |
| 黃砂終水分(％) | 0.5-1 | 0.5-1 | 0.5-1 | 0.5-1 | 0.5-1 |
| 粉煤灰初水分(％) | 6-25 | 6-25 | 6-25 | 6-25 | 6-25 |
| 粉煤灰終水分(％) | 0.5-2 | 0.5-2 | 0.5-2 | 0.5-2 | 0.5-2 |
| 進氣溫度 | 700-750℃ | 700-750℃ | 700-750℃ | 700-750℃ | 700-750℃ |
| 生產能力(T/h) | 黃砂18-25 | 黃砂28-30 | 黃砂35-40 | 黃砂65-70 | 黃砂75-100 |
| 礦渣13-18 | 礦渣25-28 | 礦渣40-45 | 礦渣60-65 | 礦渣70-85 | |
| 粉煤灰10-18 | 粉煤灰18-22 | 粉煤灰25-30 | 粉煤灰30-45 | 粉煤灰45-65 | |
| 電動機型號 | Y2-160m-4 | Y2-132m-4E | Y2-132m-4E | Y2-160m-4 | Y2-160m-4 |
| 電動機功率 | 5.5×2 | 5.5×4 | 7.5×4 | 11×4 | 18.5×4 |
| 減速機型號 | XWD-5.5KW-8 | XWD-5.5KW-5 | XWD-7.5KW-8 | XWD-7.5KW-8 | XWD-15KW-8 |
| 減速機速比(I) | 29 | 29 | 29 | 29 | 29 |
| 設備重量(T) | 15 | 20 | 33 | 42 | 80 |
