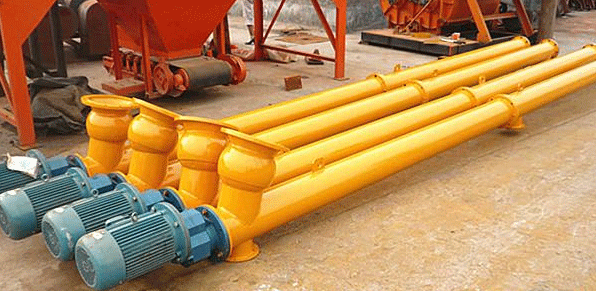

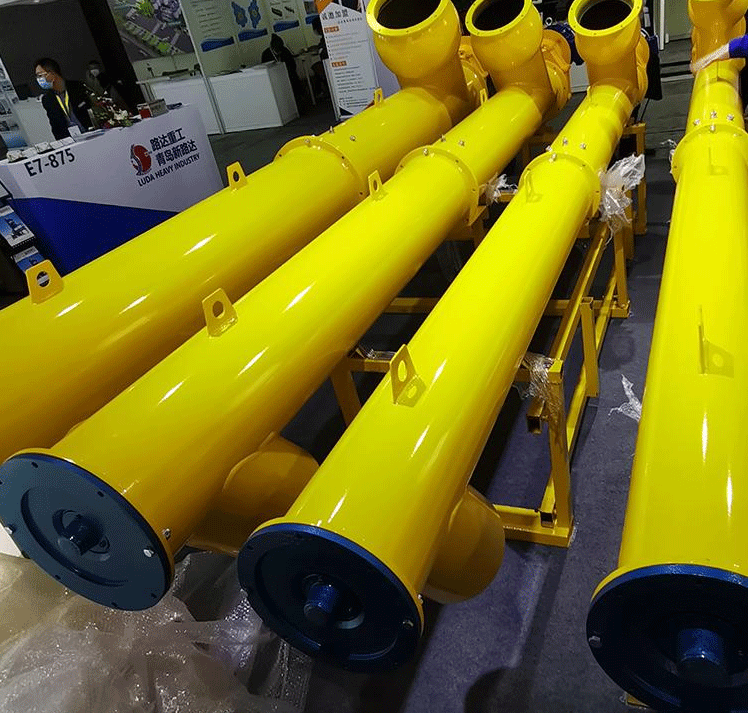

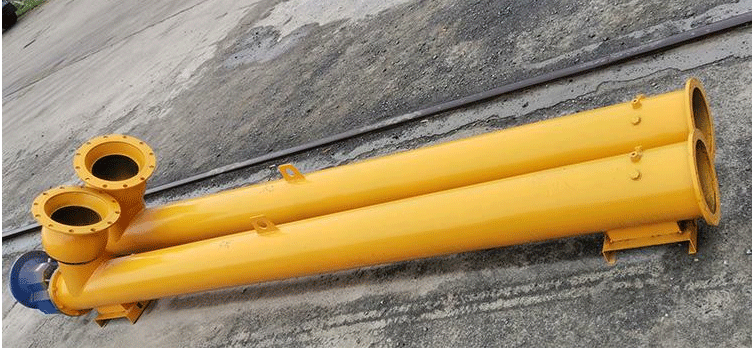

管式螺旋輸送機是利用螺旋旋轉而推移物料的連續輸送設備，適用輸送面粉、谷類、水泥、化肥、灰渣、沙子、石子、煤粉、小塊煤等物料。由于機體內有效流通面積小，螺旋輸送機不宜輸易變質的、 粘性太大、易結塊的物料。管式螺旋輸送機可布置成水平或傾式，管式螺旋輸送機如需變向輸送，應作特殊訂貨。

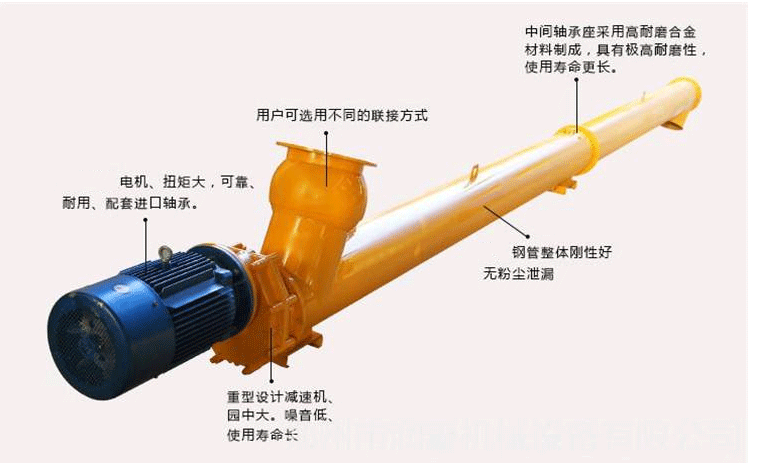

GL型螺旋輸送機是LS型螺旋軸送機的更新?lián)Q代產品。對中間吊軸承的結構和軸承的材質作了較大的改進。采用冷硬鑄鐵作為吊軸承的主要材料，冷硬鑄鐵耐磨性能好，一般不需要潤滑，工作溫度可達260℃。特別適合輸送水泥、煤粉和熟石灰、礦渣等磨琢性物料。
GL型螺旋輸送機結構新穎合理，密封性能好.適用性強，整機噪音低，操作維修方便，進出料口位置布置靈活。被廣泛地使用在建材、電力、 化工、冶金、煤炭、鋁鎂、機械、輕工、糧食及食品行業：適用于水平或小于20度。傾角，輸送粉狀和小塊狀物料。螺旋輸送機不易輸送易變質的、粘性大的、易結塊狀物料。GL型螺旋輸送機直徑從100mm-1000mm共十種規格，長度從4m到70m,每0.5m-檔。
GL型管式螺旋輸送機性能參數
GL型管式螺旋輸送機性能參數
|
型 號 參 數 項 目 |
LSY100 | LSY120 | LSY140 | LSY160 | LSY200 | LSY250 | LSY300 | LSY400 | LSY500 | |
| LSY1lOO | LSY112O | LSY1l4O | LSY1l6O | LSY12OO | LSY125O | LSY13OO | LSY14OO | LSY15OO | ||
| LSY2100 | LSY2120 | LSY2140 | LSY2160 | LSY2200 | LSY2250 | LSY2300 | LSY2400 | LSY2500 | ||

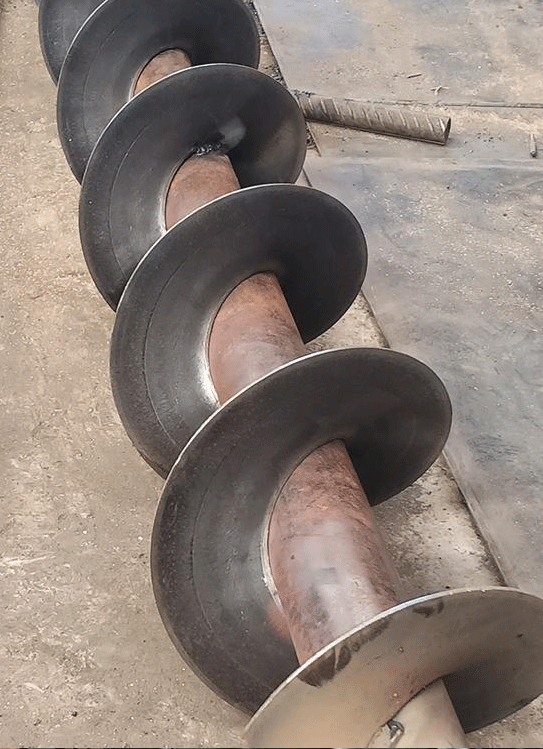

| 螺旋體直徑 | 88 | 108 | 140 | 163 | 187 | 240 | 290 | 360 | 436 | |
| 外殼管直徑 | 114 | 133 | 168 | 194 | 219 | 273 | 325 | 402 | 480 | |
| 允許輸送角度(a°) | 0-60 | 0-60 | 0-60 | 0-60 | 0-60 | 0-60 | 0-60 | 0-60 | 0-60 | |
| 0-30 | 0-30 | 0-30 | 0-30 | 0-30 | 0-30 | 0-30 | 0-30 | 0-30 | ||
| 0-15 | 0-15 | 0-15 | 0-15 | 0-15 | 0-15 | 0-15 | 0-15 | 0-15 | ||
| 輸送長度 | 8 | 8 | 10 | 12 | 13 | 14 | 15 | 16 | 16 | |
| 10 | 10 | 12 | 16 | 17 | 18 | 21 | 22 | 22 | ||
| 12 | 12 | 15 | 20 | 22 | 25 | 27 | 28 | 28 | ||
|
輸送能力 (t/h) |
6 | 12 | 18 | 30 | 48 | 80 | 110 | 140 | 180 | |
| 4 | 8 | 13 | 22 | 30 | 50 | 70 | 100 | 130 | ||
| 3 | 6 | 9 | 15 | 20 | 35 | 50 | 60 | 80 | ||
|
輸入 功率 (KW) |
L<7m | 0.75-2.2 | 0.75-4 | 1.1-5.5 | 2.2-7.5 | 3-11 | 4-15 | 5.5-18.5 | 7.5-22 | 11-30 |
| L =7~10m | 1.1-3 | 2.2-5.5 | 3-7.5 | 3-11 | 5.5-15 | 7.5-18.5 | 11-22 | 11-30 | 15-37 | |
| L>10m | 2.2 | 4-7.5 | 4-11 | 5.5-15 | 7.5-18.5 | 11-22 | 15-30 | 18.5-37 | 22-45 | |
| 適用工況 | 周期工作制(p≤1.2t/m3);連續工作制(p≤1.2t/m3)；連續工作制(p≤2t/m3)； | |||||||||
