—、特點

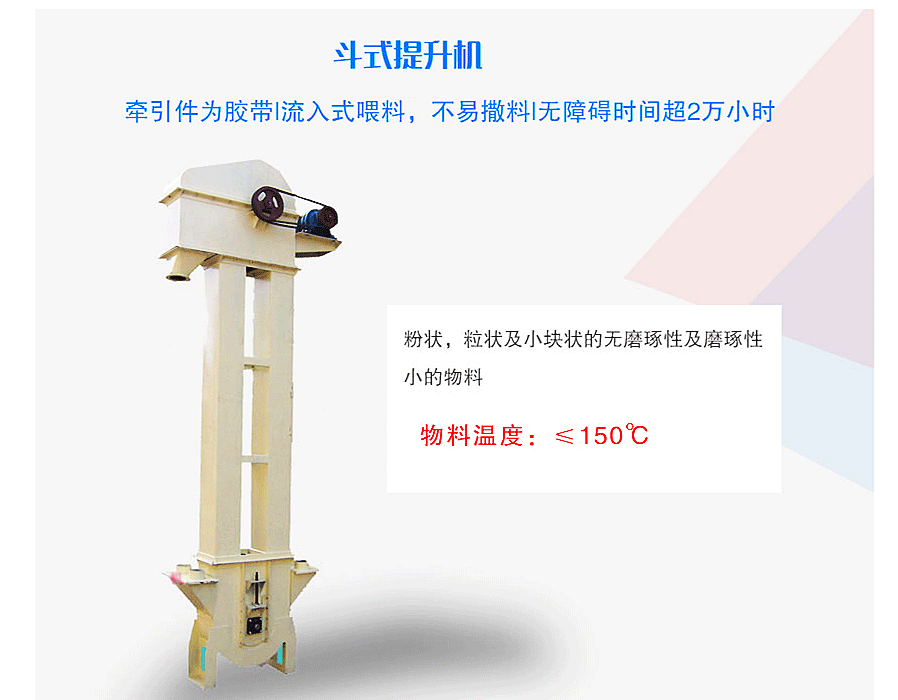

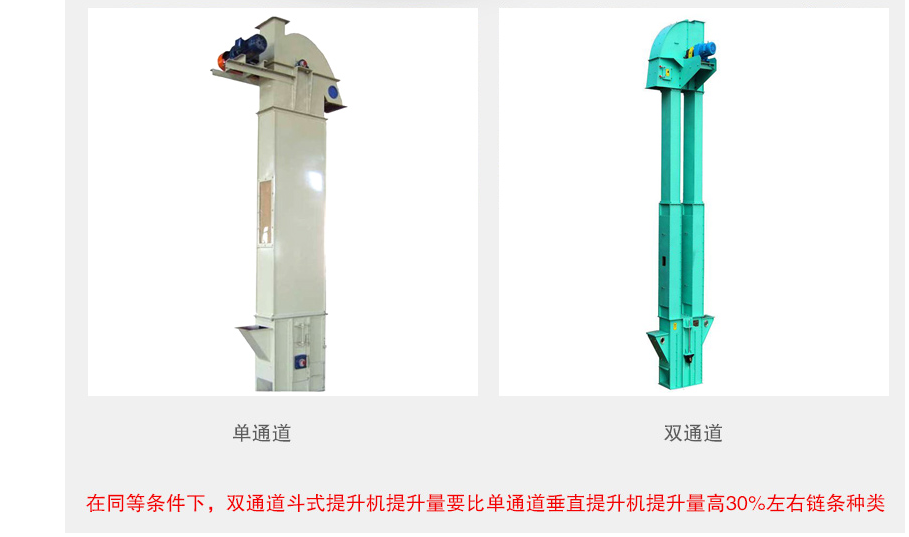

TH系列圓環鏈斗式提升機適用于輸送物料堆積比重不大于1.5t/m³的粉狀、 粒狀、小塊狀的無磨琢性、半磨琢性物料，物料溫度不超過250℃。本機備有二種料斗、中深斗(Zh)型深斗(Sh)型。本機輸送量35-185m³/h,提升高度6-40m。本機負載運行平穩，可靠拉緊裝置采用了重錘杠桿式，噪聲小。采用了可折卸鑲塊式鏈輪，便于維修和更換。
二、TH環鏈?zhǔn)蕉肥教嵘龣C(jī)由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。
二、TH環鏈?zhǔn)蕉肥教嵘龣C(jī)由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。

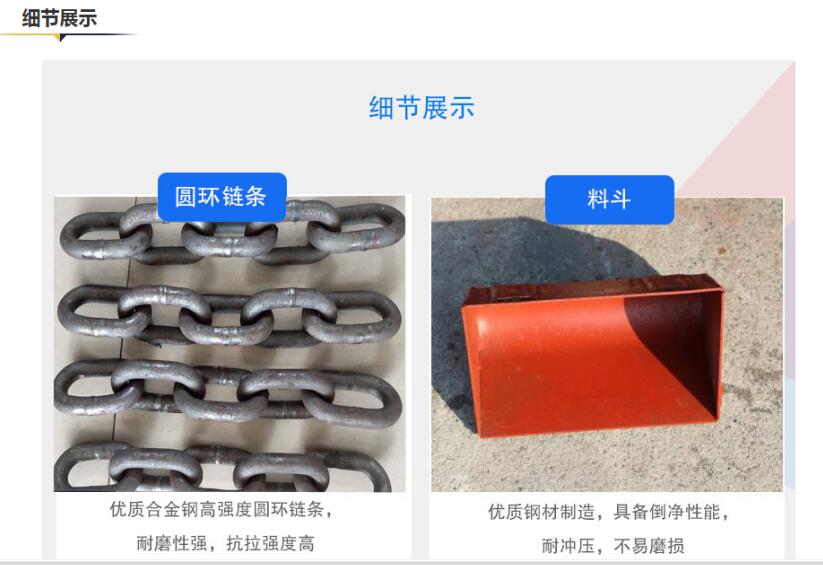

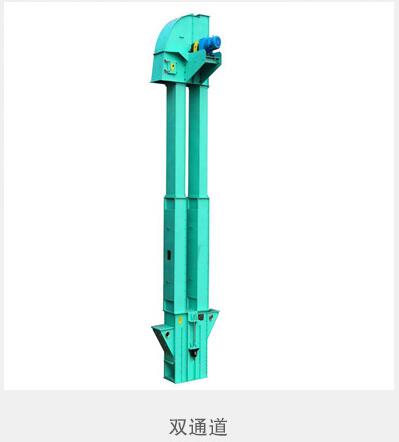

運行部件---·由料斗和專用圓環鏈條組成，鏈條抗拉強度高、耐磨性好。

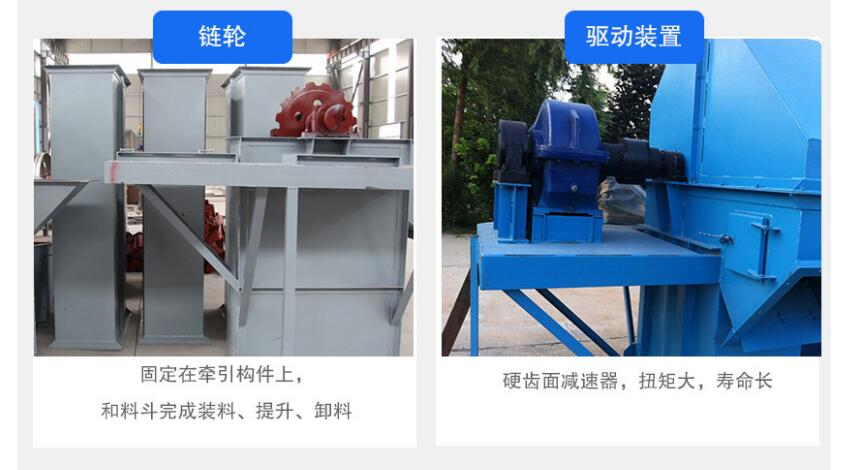

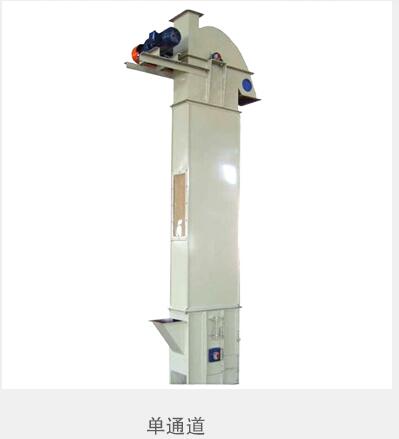

驅動裝置---采用多種驅動組合驅動，（依用戶實際需要而定）.驅動平臺上裝有檢修架和欄桿。驅動制裝置分左和右裝兩種。
上部裝置---安裝有軌道（雙排鏈）、逆止器、卸料口裝有防回料橡膠板。
中間節---部分中間節裝有軌道（雙鏈），以防止鏈條工作中擺動。
下部裝置--安裝有自動張緊裝置。
| 提升機型號 | 地腳孔尺寸 | ||
| a8 | bs | nxd3 | |
| TH315 | 350 | 571 | 8x22 |
| TH400 | 400 | 658 | 8x22 |
| TH500 | 360 | 788 | 10x26 |
| TH630 | 400 | 918 | 10x26 |
| 提升機型號 | TH315 | TH400 | TH500 | TH630 | |||||
| 料斗型式 | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh | |
| 輸送量(m3/h) | 35 | 59 | 58 | 94 | 73 | 118 | 114 | 185 | |
| 料 斗 | 斗容 | 3.75 | 6 | 5.9 | 9.5 | 9.3 | 15 | 14.6 | 23.6 |
| 斗距 | 512 | 688 | |||||||
|
鏈 條 |
圓鋼直徑X節距 | φ18X64 | φ22X86 | ||||||
| 單條破斷截荷(KN) | ≥320 | ≥480 | |||||||
| 單位長度牽引件重量(kg/m) | 26.2 | 27.6 | 31.1 | 32.7 | 41.0 | 43.8 | 49.2 | 53.1 | |
| 料斗運行速度(m/s) | 1.4 | 1.5 | |||||||
| 傳動鏈輪轉數(min'*) | 42.5 | 37.6 | 35.8 | 31.8 | |||||
| 輸送物料塊度 | 35 | 40 | 50 | 60 | |||||
YY型傳送裝置技術規范
| 提升機型號 | 傳動裝置型號 | 電動機型號 | 電動機功率 (KW) | 減速機型號 | 重量 |
| TH315 | Y5Y125 | Y132S-4 | 5.5 | ZLY125-20 | 310 |
| Y7Y140 | Y132M-4 | 7.5 | ZLY140-20 | 380 | |
| Y11Y160 | Y160M-4 | 11 | ZLY160-20 | 536 | |
| Y15Y180 | Y160L-4 | 15 | ZLY180-20 | 564 | |
| TH400 | Y11Y160 | Y160M-4 | 11 | ZLY160-20 | 575 |
| Y15Y180 | Y160L-4 | 15 | ZLY180-20 | 632 | |
| Y18Y180 | Y180M-4 | 18.5 | ZLY180-20 | 690 | |
| Y22Y200 | Y180L-4 | 22 | ZLY200-20 | 827 | |
| TH500 | Y15Y180 | Y160L-4 | 15 | ZLY200-20 | 708 |
| Y18Y200 | Y180M-4 | 18.5 | ZLY200-20 | 830 | |
| Y22Y200 | Y180L-4 | 22 | ZLY200-20 | 858 | |
| Y30Y224 | Y200L-4 | 30 | ZSY224-20 | 310 | |
| TH630 | Y18Y200 | Y180M-4 | 18.5 | ZSY200-31.5 | 310 |
| Y22Y224 | Y180L-4 | 22 | ZSY224-31.5 | 1157 | |
| Y30Y224 | Y200L-4 | 30 | ZSY224-31.5 | 1206 | |
| Y37Y250 | Y225S-4 | 37 | ZSY250-31.5 | 1434 |
YY型傳送裝置技術規范
| 提升機型號 | 傳動裝置型號 | 電動機功率(KW) | 電動機型號 | ZJ型減速機型號 |
重量 (kg) |
|
| 右轉傳動裝置 | 左轉傳動裝置 | |||||
| TH315 | Y4Z100 | 4 | Y112M-4 | ZJ100-16SM-I | ZJ100-16NM-II | 268 |
| Y5Z160 | 5.5 | Y132S-4 | ZJ160-16SM-I | ZJ160-16NM-II | 320 | |
| Y7Z160 | 7.5 | Y132M-4 | 364 | |||
| Y11Z250 | 11 | Y160M-4 | ZJ250-16SM-I | ZJ250-16NM-II | 505 | |
| TH400 | Y7Z250 | 7.5 | Y132M-4 | ZJ250-16SM-I | ZJ250-16NM-II | 364 |
| Y11Z250 | 11 | Y160M-4 | 440 | |||
| Y15Z400 | 15 | Y180L-6 | ZJ400-16SM-I | ZJ400-16NM-II | 649 | |
| Y18Z630 | 18.5 | Y200L1-6 | ZJ630-16SM-I | ZJ630-16NM-II | 841 | |
| TH500 | Y11Z400 | 11 | Y160L-6 | ZJ400-16SM-I | ZJ400-16NM-II | 589 |
| Y15Z400 | 15 | Y180L-6 | 663 | |||
| Y18Z630 | 18.5 | Y200L1-6 | ZJ630-16SM-I | ZJ630-16NM-II | 853 | |
| Y22Z630 | 22 | Y200L2-6 | 879 | |||
| TH630 | Y11Z400 | 11 | Y160L-6 | ZJ400-16SM-I | ZJ400-16NM-II | 608 |
| Y15Z630 | 15 | Y180L-6 | ZJ630-16SM-I | ZJ630-16NM-II | 813 | |
| Y18Z630 | 18.2 | Y200L1-6 | 853 | |||
| Y22Z630 | 22 | Y200L2-6 | ZJ630-16SM-I | ZJ630-16NM-II | 891 | |
